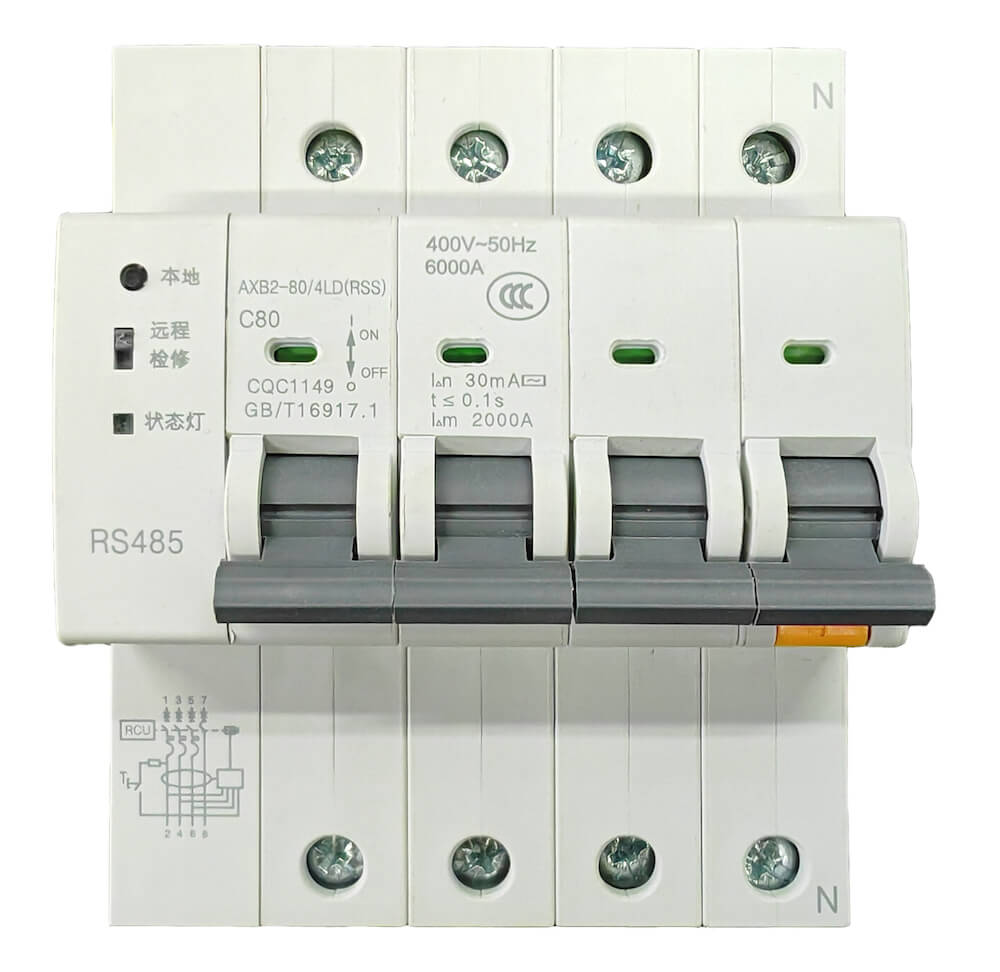

物联网断路器

物联网断路器是新一代智能型微型断路器，具备远程控制、数据计量、参数检测和过载、短路、漏电保护于一体的控制、监测、保护装置。是智慧用电、智慧配电的重要组成部分。

产品特点

• 故障跳闸后闭锁，故障维修排除后，可远程或手动解锁，更安全;
• 快速合闸:
  • 快速闭合可以使相线和中性线同时接通(相线接通间隙<2 ms);
  • 过载时快速闭合，触点不易粘连;
  • 闭合的速度与操作人员或电机带动速度快慢无关。
• 可靠保护，保留了传统双金属热过载保护，即使电子失效，断路器原有的过载、短路功能仍能起到保护作用。

主要功能

电力监测

• 电压监测，单相一个电压采集单元，三相三个电压采集单元。
• 电流监测，单相一个电流采集单元，三相三个电流采集单元。

漏电保护

线路漏电达到 I△n 时，断路器 0.1S 内断电保护，漏电流 报警及动作值可设定，设定范围是 15mA-300mA。

短路保护

线路短路时，断路器 0.04S 断电保护。 过载保护:按GB/T16917.1要求。 分断电流: Ics=Icn≥6000A

欠压保护、过压保护

入户电压低于 176V(三相 304V)，3S 内断路保护，按本地按钮可紧急合闸使用(电压保护阈值和延时可调整)。 入户电压高于 275V(三相 475V)，1S 内断路保护(电压保护阈值和延时可调整)。

功率限定

有功功率大于过负荷报警定值，则会触发报警。端子温 度过温保护:超 70°C报警，超 90°C断路保护(温度保护阈值可调 整)。

挂锁保护

拨动开关到检修模式，进入锁定模式，指示灯快速闪 烁， 此时物联网断路器不会接收任何方式的合闸命令， 也无 法用手动合闸，直到挂锁模式取消为止。

其他功能

• 温度监测，包括输出端子温度监测探头及芯片温度监测。
• 有功功率测量，只支持正向计量。
• 电度量测量，内部有存储单元:会自动存储电度量。
• 剩余电流测量，可配置不同环境不同的动作电流值,只需远程设置即可。

手动通断

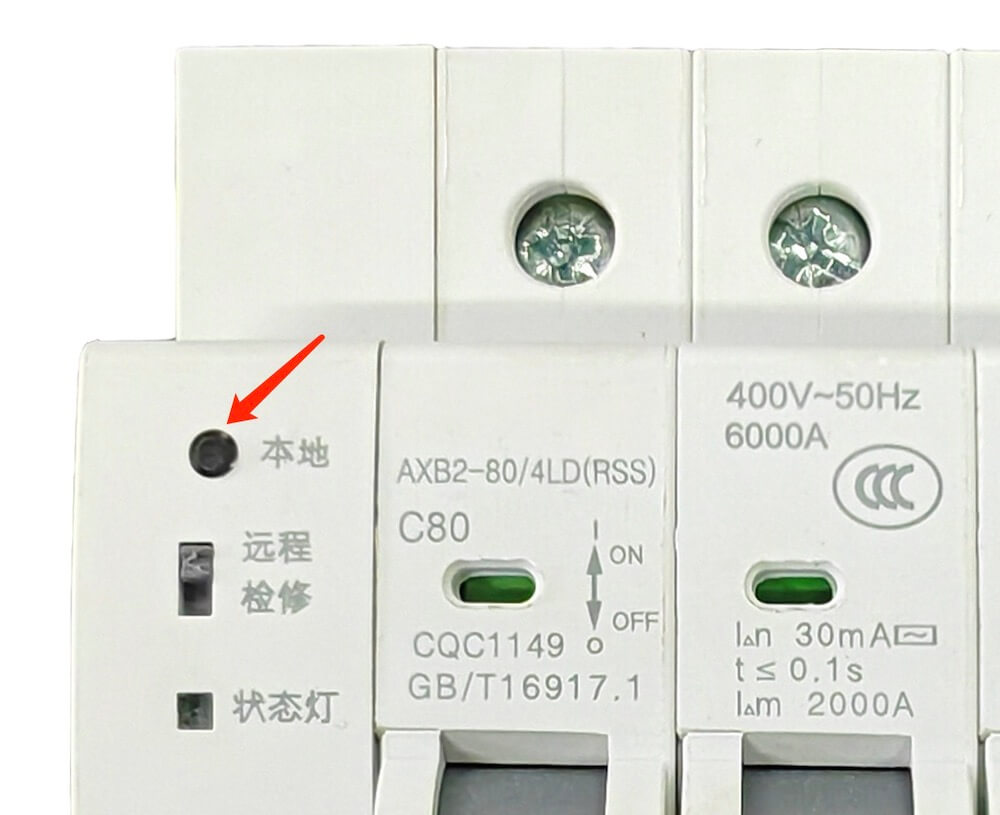

当无法通过手动向上、向下扳动切换断路器开启、断开时，可以尝试按下本地按钮，以切换断路器状态，如下：

检修

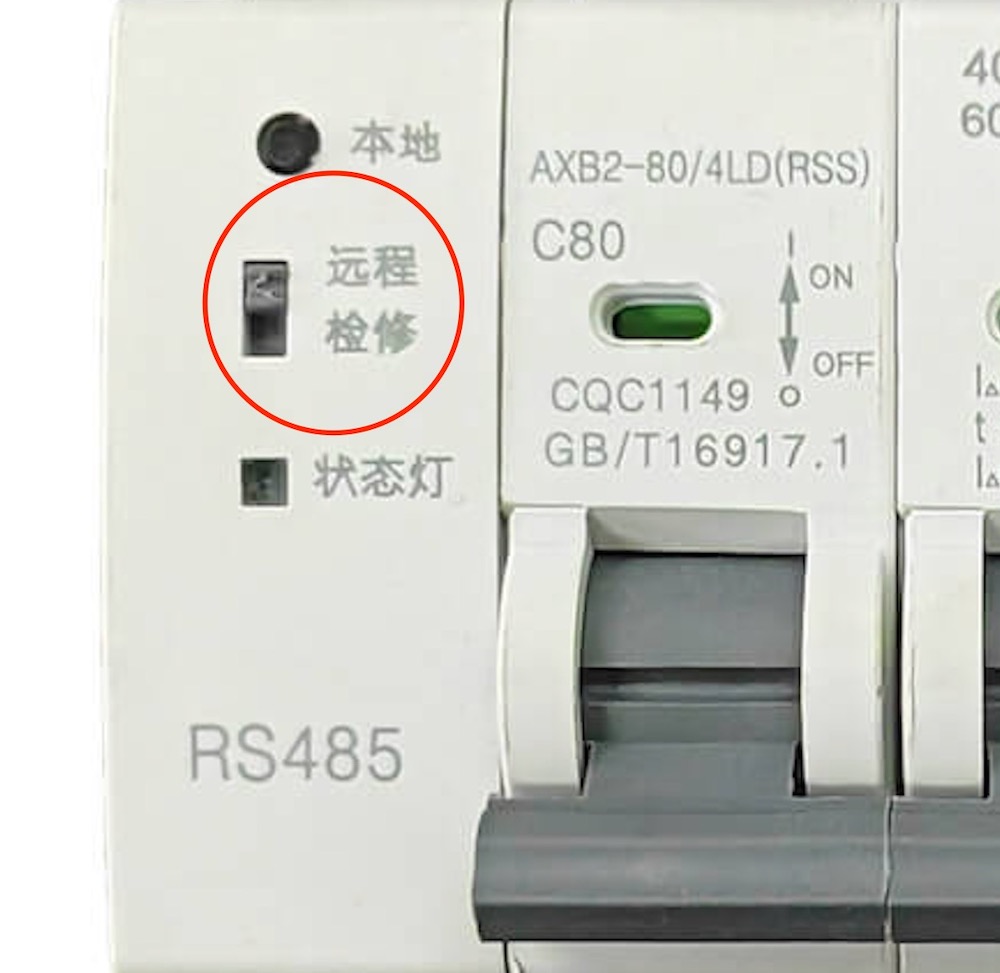

当需要对线路进行检修时，即需要断路器保持断开状态（不能被远程开启、不能手动推上），需将该按钮拨到检修档，如下：
