Y301-110/200/020 I/O模块规格书
| Y301-110 | Y301-200 | Y301-020 |
|---|---|---|
 | | |
目录
1. 概述
Y301-110/200/020系列是超紧凑串行I/O模块，专为工业自动化、远程监控和物联网边缘部署而设计。每个型号结合光隔离数字输入与继电器输出，通过RS485（RS232/TTL可选）支持Modbus-RTU，实现与PLC、SCADA系统和云数据记录器的无缝集成。
| 型号 | 数字输入 (DI) | 数字输出 (DO) | 典型用例 |
|---|---|---|---|
| Y301-110 | 1 | 1 | 本地报警输入 + 执行器控制 |
| Y301-200 | 2 | 0 | 双通道状态监控 |
| Y301-020 | 0 | 2 | 水泵/阀门双继电器控制 |
产品定位
- 紧凑DIN导轨/平装外形，适用于密集机柜
- 工业级5~36V DC输入，带反极性保护
- 适用于边缘网关、OEM机械、智能楼宇节点和寻求模块化I/O扩展的系统集成商
2. 订购信息
2.1 型号命名约定
Y301-XYZ-IF
- XYZ：功能组合（110 = 1DI+1DO，200 = 2DI，020 = 2DO）
- IF：通信接口（默认RS485，可选RS232 / TTL）
2.2 订购表
| SKU | 接口 | 描述 |
|---|---|---|
| Y301-110-RS485 | RS485 | 1DI + 1DO，Modbus-RTU |
| Y301-110-RS232 | RS232 | 1DI + 1DO，点对点 |
| Y301-200-RS485 | RS485 | 2DI，纯输入模块 |
| Y301-200-RS232 | RS232 | 2DI，点对点 |
| Y301-020-RS485 | RS485 | 2DO，纯输出模块 |
| Y301-020-RS232 | RS232 | 2DO，点对点 |
2.3 包装内容
模块、数字快速参考、保修单。可选配件：DIN夹具、USB-RS485转换器、12/24 VDC电源、屏蔽RS485布线套件。
3. 主要特性
- 超紧凑设计 – 77mm级外壳，适用于空间受限的应用
- 灵活配置 – 三种型号满足不同I/O需求
- Modbus-RTU集成 – RS485/RS232/TTL接口，易于系统集成
- 工业级可靠性 - 5~36V DC输入，-40°C~85°C工作温度
- 光隔离输入 – 支持干接点和湿接点信号
- 高功率继电器 – AC 277V/10A或DC 28V/10A输出
- 自动化功能 – 内置联动规则和状态保持
- DIP寻址 – 5位DIP开关支持多设备部署
4. 技术规格
4.1 电气与环境
| 参数 | 规格 |
|---|---|
| 供电电压 | DC 5~36V |
| 典型电流 | 80 mA @12V（所有DO关闭） |
| 最大电流 | 120 mA @12V（所有DO开启） |
| 工作温度 | -40°C ~ +85°C |
| 湿度 | 5~95% RH，非冷凝 |
| 海拔 | ≤2000 m |
4.2 数字输入
| 项目 | 规格 |
|---|---|
| 通道数 | 1（Y301-110）或2（Y301-200） |
| 类型 | 干/湿接点，光隔离 |
| 电压范围 | 5~36V（湿接点模式） |
| 输入电流 | <5 mA/通道 |
| 采样率 | 100 Hz |
| 脉冲计数器 | 32位，上升/下降沿可选 |
| 去抖 | 5–255 ms（默认50 ms） |
4.3 数字输出
| 项目 | 规格 |
|---|---|
| 通道数 | 1（Y301-110）或2（Y301-020） |
| 类型 | SPDT继电器 |
| 触点额定值 | AC 277V 10A / DC 28V 10A |
| 最小负载 | AC 10V 10 mA |
| 开关时间 | <10 ms吸合 / <5 ms释放 |
| 电气寿命 | 额定负载下100k次循环 |
| 状态保持 | 无 / 软重启 / 完全 |
4.4 通信
| 项目 | 规格 |
|---|---|
| 接口 | RS485（2线），RS232，TTL可选 |
| 协议 | Modbus-RTU从站 |
| 波特率 | 600–230400 bps（默认9600） |
| 从站地址 | 1–255（软件）+ DIP偏移0–31 |
5. 接口与引脚说明
5.1 端子概览
| 组 | Y301-110 | Y301-200 | Y301-020 |
|---|---|---|---|
| 电源 | V+、V-螺钉端子 + DC 5.5×2.1 mm插孔 | V+、V-螺钉端子 + DC 5.5×2.1 mm插孔 | V+、V-螺钉端子 + DC 5.5×2.1 mm插孔 |
| DIP开关 | SW1–SW5（二进制地址偏移） | SW1–SW5（二进制地址偏移） | SW1–SW5（二进制地址偏移） |
| 重载 | 按住3–15秒恢复出厂默认值 | 按住3–15秒恢复出厂默认值 | 按住3–15秒恢复出厂默认值 |
| DI | COM+、COM-、DI1 | COM+、COM-、DI1~DI2 | 无 |
| DO | NC1 / COM1 / NO1 | 无 | NC1/NC2 / COM1/COM2 / NO1/NO2 |
| 通信 | A/B/GND（RS485）或TX/RX/GND（RS232/TTL） | A/B/GND（RS485）或TX/RX/GND（RS232/TTL） | A/B/GND（RS485）或TX/RX/GND（RS232/TTL） |
5.2 接线指导
- 使用20–16 AWG电源线，配备上游1 A保险丝。
- 干接点DI：通过接触闭合将COM+桥接到DI；湿接点DI：外部5–36V参考到COM-。
- DO：为感性负载添加RC缓冲器（AC）或续流二极管（DC）；保持负载在继电器额定范围内。
- RS485：屏蔽双绞线，总线两端120 Ω终端，带公共参考地。

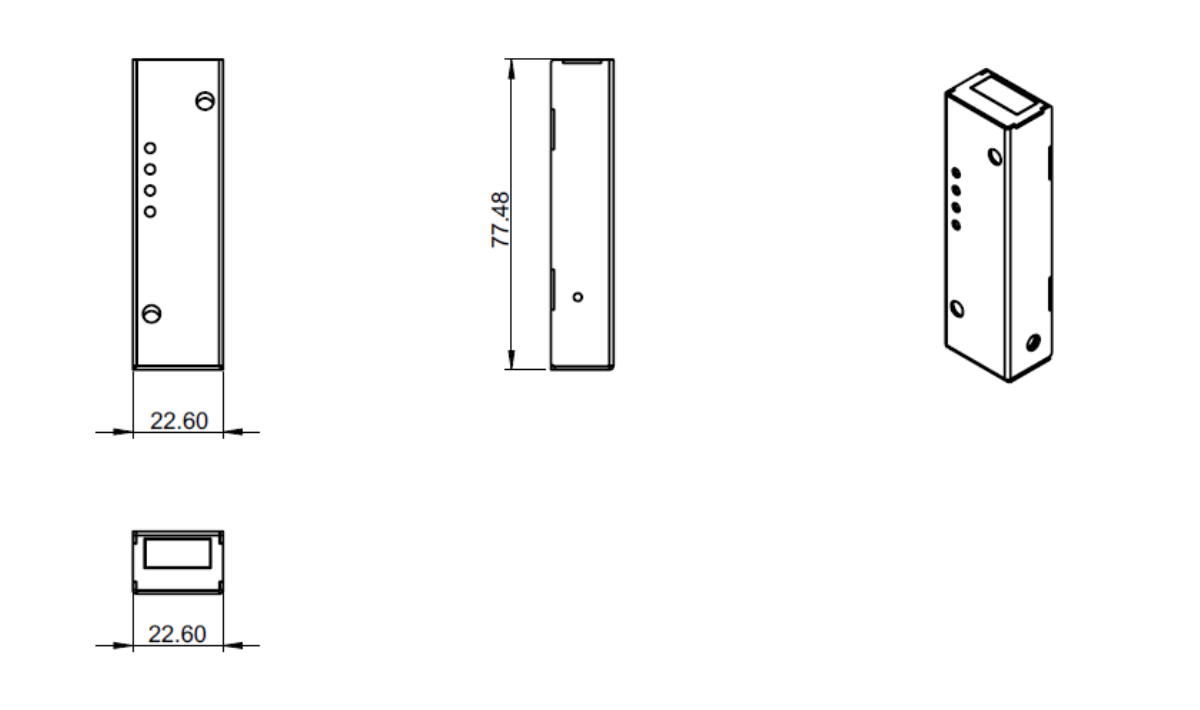

6. 机械与环境
| 项目 | 数值 |
|---|---|
| 尺寸 | 77 × 54 × 32 mm |
| 安装 | 35 mm DIN导轨夹具或螺钉槽 |
| 防护 | IP20 |
| 外壳 | UL94 V-0阻燃塑料 |
保持上方/下方≥15 mm间隙，侧面≥10 mm，前方≥40 mm用于接线和气流。
7. 自动化与联动规则
| 模式 | 描述 |
|---|---|
| DI跟随 | DO镜像DI状态 |
| 脉冲输出 | 可配置ON/OFF脉冲宽度 |
| 延迟控制 | 可编程开/关延迟 |
| 循环切换 | 周期性ON/OFF循环 |
| 定时器/调度 | 基于时间的激活 |
| 逻辑模式 | AND/OR组合 |
| 看门狗模式 | 如果DI超时发生，DO自动复位 |
- 最多2个规则（每个DO通道1个）
- 规则本地执行，无需主机轮询
- 如果启用，DO保持存储最后的自动化状态
- 制造商：湖南研几科技有限公司
- 地址：中国湖南省长沙市雨花区迎新路复地星光天地1栋21014室
- 邮箱：hi@yanjiiot.com
- 网站：www.yanjiiot.com
