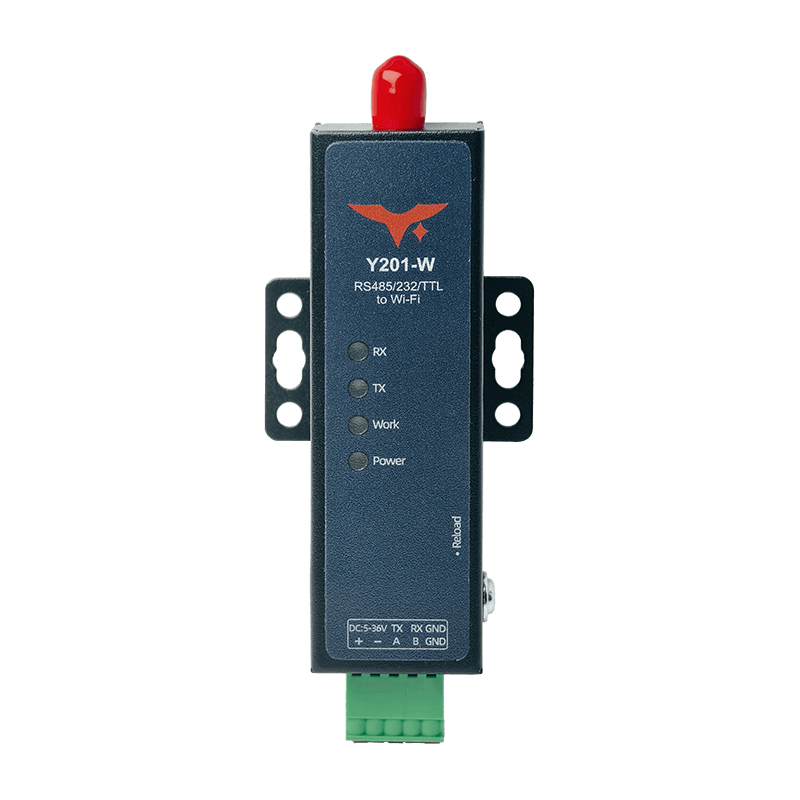

Y201-W 迷你WiFi DTU规格书
参考手册： Y201-W 技术手册
目录
1. 概述
Y201-W在保持单个可选串行接口（RS485 / RS232 / TTL）的同时，通过WiFi上行链路扩展了Y201迷你DTU平台。74.6 × 22.6 × 18.1 mm的机身增加了AP/STA/AP+STA模式、双socket（A/B）、Modbus RTU ↔ TCP网关、注册和心跳包以及HTTP/MQTT客户端。它针对有线以太网不可用但WLAN接入存在或可通过内置AP提供的改造场景。
| 项目 | 描述 |
|---|---|
| MCU与固件 | 240 MHz双核MCU、RTOS、双看门狗 |
| 串行接口 | 单端口可选为RS485 / RS232 / 3.3 V TTL |
| 无线 | 802.11 b/g/n @ 2.4 GHz、AP/STA/AP+STA |
| 电源 | 5–36 V DC（2针端子） |
| 尺寸 | 74.6 × 22.6 × 18.1 mm迷你外壳 |
定位亮点
- 掌上大小的WiFi DTU，将传统RS485/RS232/TTL设备桥接到WLAN，无需改变机柜布线。
- 双socket架构镜像Y202-W/Y201-R行为；一个串行通道，两个逻辑socket，多种协议。
- 内置AP用于零工具调试，STA/AP+STA用于现场集成，Modbus网关用于RTU/TCP转换。
- Web控制台（192.168.4.1）加AT命令集确保MiniLink家族的配置一致性。
2. 订购信息
2.1 型号命名
Y201-W-IF
- W – WiFi上行链路。
- IF – 串行接口选项：485 / 232 / TTL。
2.2 SKU表
| SKU | 串行接口 | 备注 |
|---|---|---|
| Y201-W-485 | RS485 2线制 | 现场总线改造默认 |
| Y201-W-232 | RS232 3线制 | PLC/HMI和仪表网关 |
| Y201-W-TTL | 3.3 V TTL | 嵌入式控制器集成 |
2.3 标准包装
1 × Y201-W 迷你WiFi DTU
1 × 5针电源/串行插头
1 × WiFi SMA天线
DIN夹具、快速入门卡、保修
可选：12 V PSU、USB控制台线。
3. 主要特性
- WiFi灵活性 – AP、STA、AP+STA模式，支持WPA/WPA2/WPA3安全；移动或远程机柜的无RJ45改造。
- 单串行、双Socket – 一个RS485/RS232/TTL端口路由到Socket A/B，同时支持TCP/UDP/HTTP/MQTT。
- Modbus网关与JSON钩子 – 内置RTU ↔ TCP转换、带Modbus轮询的JSON上传器、注册包和NET/UART心跳。
- 工业电源与看门狗 – 5–36 V DC输入、反极性保护、双看门狗、Reload按钮用于恢复。
