Y301-440/444 I/O模块规格书
| Y301-440 | Y301-444 |
|---|---|
 | |
目录
1. 概述
Y301-440/444系列在两种外壳尺寸中提供Modbus-RTU串行I/O扩展：
| 型号 | DI | DO | AI | 典型角色 |
|---|---|---|---|---|
| Y301-440 | 4 | 4 (SPDT) | – | 多区域数字自动化 |
| Y301-444 | 4 | 4 (SPDT) | 4 (0–10V / 0–5V / 4–20 mA) | 模拟驱动过程控制 |
定位亮点
- 共享Modbus-RTU固件，支持RS485/RS232/TTL连接
- DIN导轨或螺丝安装，前面板带电源、DI、DO LED
- Y301-444增加四个模拟输入和加大外壳（145 × 90 × 40 mm）
- Y301-440保持紧凑115 × 90 × 40 mm外形，适用于纯数字控制
2. 订购信息
2.1 型号命名
Y301-44X-IF
- 44X：440 = 4DI/4DO，444 = 4DI/4DO + 4AI
- IF：接口选项（RS485默认，RS232或TTL可选）
2.2 SKU矩阵
| SKU | 接口 | 描述 |
|---|---|---|
| Y301-440-RS485 | RS485 | 标准多点数字I/O节点 |
| Y301-440-RS232 | RS232 | 点对点 / HMI集成 |
| Y301-444-RS485 | RS485 | 全DI/DO/AI模块，用于多点网络 |
| Y301-444-RS232 | RS232 | 点对点 / HMI集成 |
2.3 包装内容
模块、数字快速参考、保修单。可选配件：DIN夹具、USB-RS485转换器、12/24 VDC电源、屏蔽RS485布线套件。
3. 主要特性
- 高功率继电器 – 每个型号四个SPDT触点，额定AC 277V/10A或DC 28V/10A。
- 光隔离DI – 四个干/湿通道，带脉冲计数和可配置去抖。
- 模拟输入（Y301-444） – 四个通道，每通道可选0–10V、0–5V或4–20 mA，16位分辨率，±1% FS精度。
- 嵌入式自动化 – 最多8个联动规则（每个DO 2个），涵盖跟随、脉冲、延迟、调度、逻辑和AI阈值模式。
- 保持与寻址 – DO状态保持（无/软/完全）加5位DIP偏移，堆叠在软件Modbus地址上。
- 工业设计 – 5~36V DC输入、-40°C~85°C环境、硬件看门狗、重载按钮、浪涌保护端口。
4. 技术规格
4.1 电气与环境
| 参数 | 规格 |
|---|---|
| 供电电压 | DC 5~36V |
| 典型电流 | 200 mA @12V（所有DO关闭） |
| 最大电流 | 280 mA @12V（四个继电器开启 + AI采样） |
| 工作温度 | -40°C ~ +85°C |
| 湿度 | 5~95% RH，非冷凝 |
| 海拔 | ≤2000 m |
4.2 数字输入（4通道）
| 项目 | 规格 |
|---|---|
| 类型 | 干/湿接点，光隔离 |
| 电压范围 | 5~36V（湿接点模式） |
| 输入电流 | <5 mA/通道 |
| 采样率 | 100 Hz |
| 脉冲计数器 | 32位，上升/下降沿可选 |
| 去抖 | 5–255 ms（默认50 ms） |
4.3 数字输出（4 × SPDT继电器）
| 项目 | 规格 |
|---|---|
| 触点额定值 | AC 277V 10A / DC 28V 10A |
| 最小负载 | AC 10V 10 mA |
| 开关时间 | <10 ms吸合 / <5 ms释放 |
| 电气寿命 | 额定负载下100k次循环 |
| 状态保持 | 无 / 软重启 / 完全 |
4.4 模拟输入（Y301-444，4通道）
| 项目 | 规格 |
|---|---|
| 输入类型 | 0–10V、0–5V或4–20mA（每通道独立配置） |
| 分辨率 | 16位 |
| 精度 | ±1% FS |
| 采样率 | 10 Hz |
| 输入阻抗 | 电压模式：>100kΩ；电流模式：250Ω |
| 过压保护 | ±30V |
4.5 通信
| 项目 | 规格 |
|---|---|
| 接口 | RS485（2线），RS232，TTL可选 |
| 协议 | Modbus-RTU从站 |
| 波特率 | 600–230400 bps（默认9600） |
| 从站地址 | 1–255（软件）+ DIP偏移0–31 |
5. 接口与引脚说明
5.1 端子概览
| 组 | 描述 |
|---|---|
| 电源 | V+、V-螺钉端子 + DC 5.5×2.1 mm插孔 |
| DIP开关 | SW1–SW5（二进制地址偏移） |
| 重载 | 按住3–15秒恢复出厂默认值 |
| DI | COM+、COM-、DI1~DI4 |
| DO | 通道1–4的NCn / COMn / NOn |
| AI（仅444） | AI1+、AI1-、AI2+、AI2-、AI3+、AI3-、AI4+、AI4- |
| 通信 | A/B/GND（RS485）或TX/RX/GND（RS232/TTL） |
5.2 接线指导
- 使用20–16 AWG电源线，配备上游2 A保险丝。
- 干接点DI：通过接触闭合将COM+桥接到DI；湿接点DI：外部5–36V参考到COM-。
- DO：为感性负载添加RC缓冲器（AC）或续流二极管（DC）；保持负载在继电器额定范围内。
- AI（444）：电压模式直接连接，电流模式使用250Ω分流电阻。
- RS485：屏蔽双绞线，总线两端120 Ω终端，带公共参考地。

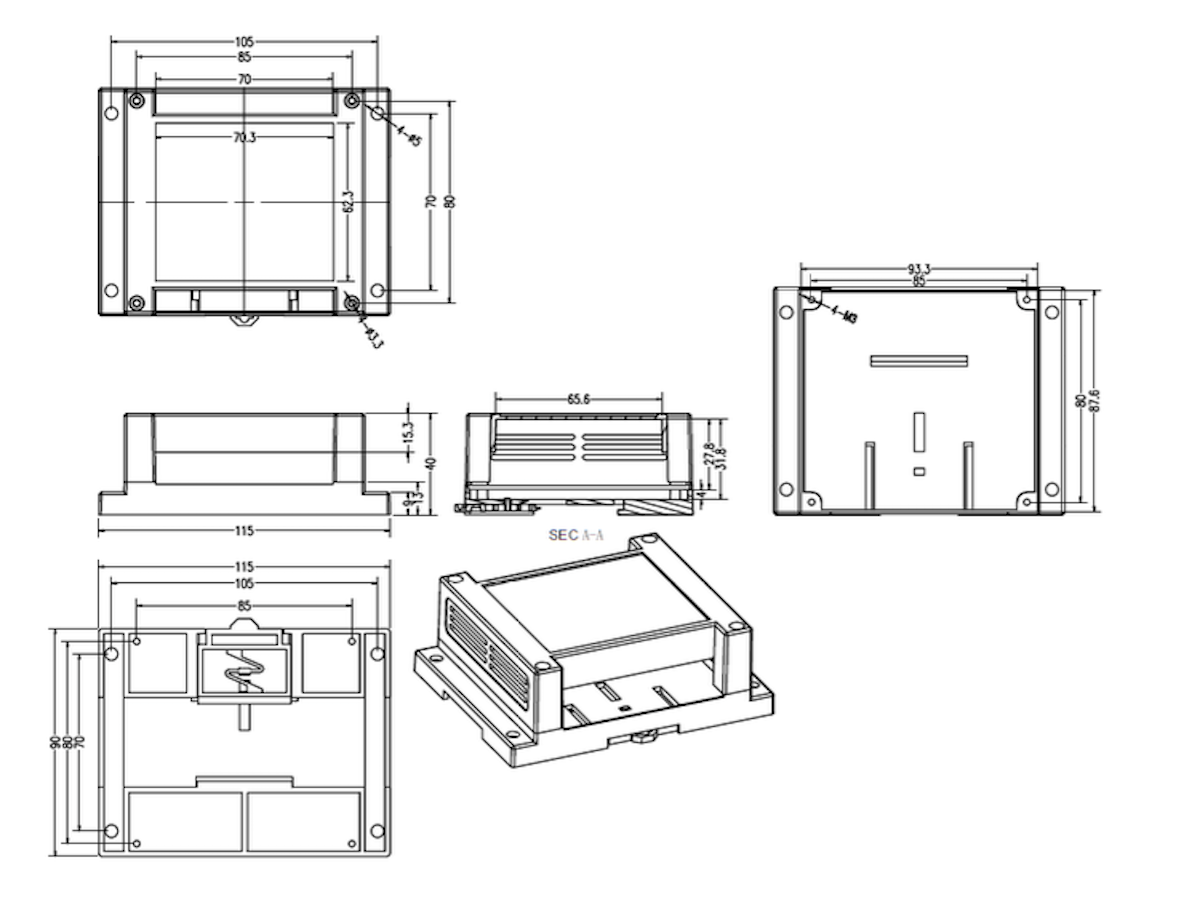

6. 机械与环境
| 项目 | Y301-440 | Y301-444 |
|---|---|---|
| 尺寸 | 115 × 90 × 40 mm | 145 × 90 × 40 mm |
| 安装 | 35 mm DIN导轨夹具或螺钉槽 | 35 mm DIN导轨夹具或螺钉槽 |
| 防护 | IP20 | IP20 |
| 外壳 | UL94 V-0阻燃塑料 | UL94 V-0阻燃塑料 |
保持上方/下方≥15 mm间隙，侧面≥10 mm，前方≥40 mm用于接线和气流。
7. 自动化与联动规则
| 模式 | 描述 |
|---|---|
| DI跟随 | DO镜像DI状态 |
| 脉冲输出 | 可配置ON/OFF脉冲宽度 |
| 延迟控制 | 可编程开/关延迟 |
| 循环切换 | 周期性ON/OFF循环 |
| 定时器/调度 | 基于时间的激活 |
| AI阈值（444） | 模拟输入阈值触发 |
| 逻辑模式 | AND/OR组合 |
| 看门狗模式 | 如果DI超时发生，DO自动复位 |
- 最多8个规则（每个DO通道2个）
- 规则本地执行，无需主机轮询
- 如果启用，DO保持存储最后的自动化状态
- 制造商：湖南研几科技有限公司
- 地址：中国湖南省长沙市雨花区迎新路复地星光天地1栋21014室
- 邮箱：hi@yanjiiot.com
- 网站：www.yanjiiot.com
