Y301-880 I/O模块规格书
统一Modbus与自动化参考： Y301系列Modbus技术手册
目录
1. 概述
Y301-880是Y301家族的旗舰产品，在145 × 90 × 40 mm外壳中结合了八个光隔离数字输入和八个高功率继电器输出。它为PLC扩展、楼宇自动化和大规模遥测系统提供最大的Modbus-RTU I/O密度。
| 型号 | DI | DO | AI | 典型角色 |
|---|---|---|---|---|
| Y301-880 | 8 | 8 (SPDT) | – | 多区域数字自动化 |
定位亮点
- Y301系列中最大I/O数量，适用于纯数字控制
- 所有16个通道独立指示灯加系统状态LED
- 坚固的自动化固件，带16个联动规则和DO保持
2. 订购信息
2.1 型号命名
Y301-880-IF
- IF → 接口选项：RS485（默认）、RS232或TTL
2.2 SKU矩阵
| SKU | 接口 | 描述 |
|---|---|---|
| Y301-880-RS485 | RS485 | 多点总线部署 |
| Y301-880-RS232 | RS232 | 点对点 / HMI集成 |
2.3 包装内容
模块、数字快速参考、保修单。可选配件：DIN夹具、USB-RS485转换器、24 VDC电源、屏蔽RS485布线套件。
3. 主要特性
- 16点数字I/O – 八个干/湿接点DI通道加上八个SPDT继电器输出。
- 高功率继电器 – 每通道AC 277V/10A或DC 28V/10A，带独立COM/NO/NC端子。
- 自动化引擎 – 最多16个联动规则（每个DO两个），涵盖跟随、脉冲、定时器、逻辑和调度模式。
- 可扩展寻址 – 软件Modbus地址1–255加上5位DIP偏移（0–31），适用于面板部署。
- 工业级构建 – 5~36V DC输入，-40°C~85°C，硬件看门狗，重载按钮，浪涌保护通信。
4. 技术规格
4.1 电气与环境
| 参数 | 规格 |
|---|---|
| 供电电压 | DC 5~36V |
| 典型电流 | 260 mA @ 12V |
| 最大电流 | 350 mA @ 12V（所有继电器通电） |
| 工作温度 | -40°C ~ +85°C |
| 湿度 | 5~95% RH，非冷凝 |
4.2 数字输入
| 项目 | 规格 |
|---|---|
| 通道数 | 8 |
| 类型 | 干/湿接点，光隔离 |
| 电压范围 | 5~36V（湿接点模式） |
| 输入电流 | <5 mA/通道 |
| 采样率 | 100 Hz |
| 脉冲计数器 | 每通道32位 |
| 消抖 | 5–255 ms（默认50 ms） |
4.3 数字输出
| 项目 | 规格 |
|---|---|
| 通道数 | 8 × SPDT继电器 |
| 触点额定值 | AC 277V 10A / DC 28V 10A |
| 最小负载 | AC 10V 10 mA |
| 开关时间 | <10 ms吸合 / <5 ms释放 |
| 电气寿命 | 额定负载下100k次循环 |
| 状态保持 | 无 / 软重启 / 完全 |
4.4 通信
| 项目 | 规格 |
|---|---|
| 接口 | RS485（2线），RS232，TTL可选 |
| 协议 | Modbus-RTU从站 |
| 波特率 | 600–230400 bps（默认9600） |
| 从站地址 | 1–255（软件）+ DIP偏移0–31 |
5. 接口与引脚说明
5.1 端子概览
| 组 | 描述 |
|---|---|
| 电源 | V+、V-螺钉端子 + DC 5.5×2.1 mm插孔 |
| DIP开关 | SW1–SW5（二进制地址偏移） |
| 重载 | 按住3–15秒恢复出厂默认值 |
| DI | COM+、COM-、DI1~DI8 |
| DO | 通道1–8的NCn / COMn / NOn |
| 通信 | A/B/GND（RS485）或TX/RX/GND（RS232/TTL） |
5.2 接线指导
- 使用20–16 AWG电源线，配备上游2 A保险丝。
- 干接点DI：通过接触闭合将COM+桥接到DI；湿接点DI：外部5–36V参考到COM-。
- DO：为感性负载添加RC缓冲器（AC）或续流二极管（DC）；保持负载在继电器额定范围内。
- RS485：屏蔽双绞线，总线两端120 Ω终端，带公共参考地。

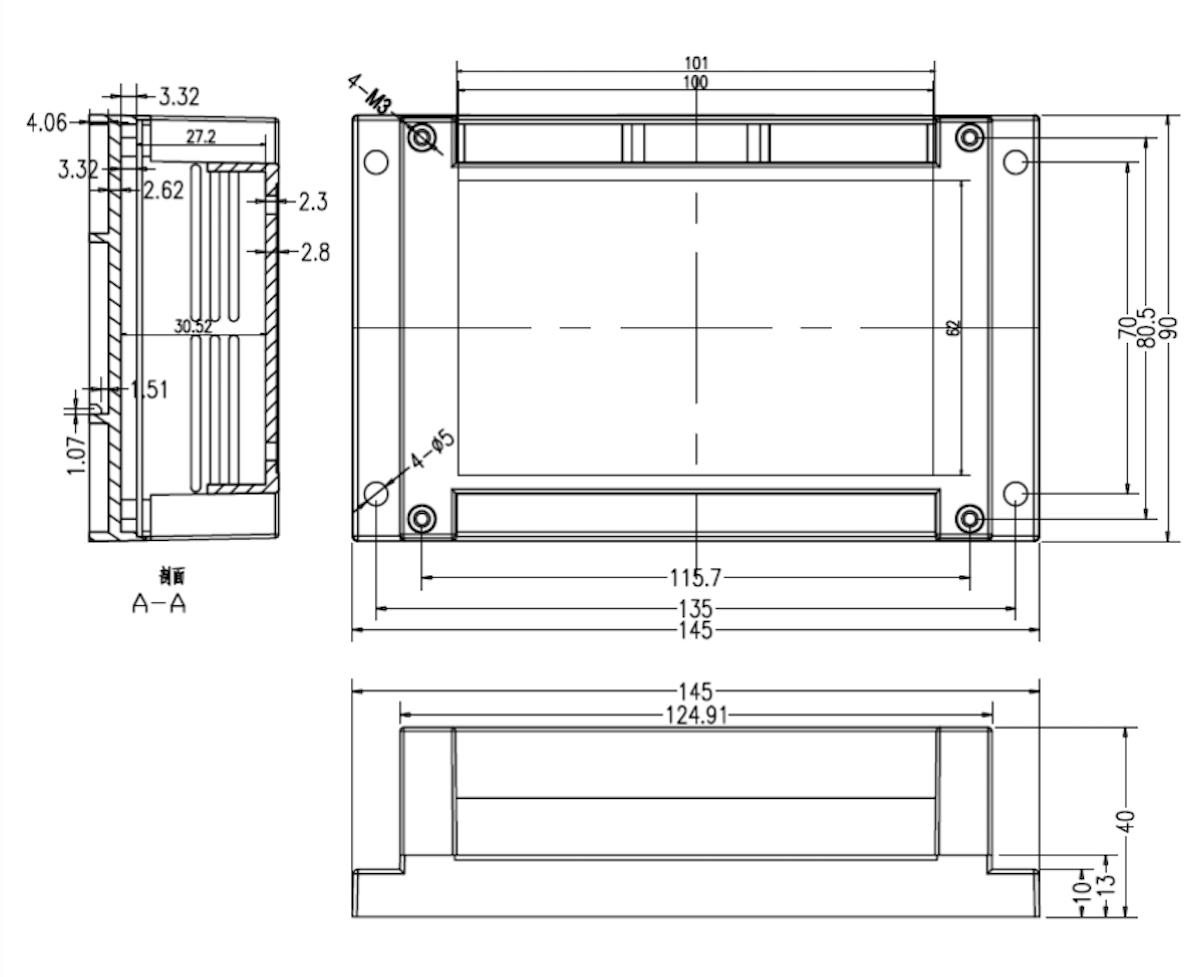

6. 机械与环境
| 项目 | 数值 |
|---|---|
| 尺寸 | 145 × 90 × 40 mm |
| 安装 | 35 mm DIN导轨夹具或螺钉槽 |
| 防护 | IP20 |
| 外壳 | UL94 V-0阻燃塑料 |
保持上方/下方≥20 mm间隙，侧面≥10 mm，前方≥60 mm用于接线和气流。
7. 自动化与联动规则
| 模式 | 描述 |
|---|---|
| DI跟随 | DO镜像一个或多个DI状态 |
| 脉冲输出 | 可配置ON/OFF脉冲宽度 |
| 延迟控制 | 可编程开/关延迟 |
| 循环切换 | 周期性ON/OFF循环 |
| 定时器/调度 | 基于日历的激活窗口 |
| 按钮模式 | 瞬时按钮行为 |
| 逻辑模式 | AND/OR/XOR组合 |
| 看门狗模式 | 如果DI超时发生，DO自动复位 |
- 最多16个规则（每个DO通道2个）
- 规则本地执行，无需主机轮询
- 如果启用，DO保持存储最后的自动化状态
- 制造商：湖南研几科技有限公司
- 地址：中国湖南省长沙市雨花区迎新路复地星光天地1栋21014室
- 邮箱：hi@yanjiiot.com
- 网站：www.yanjiiot.com
