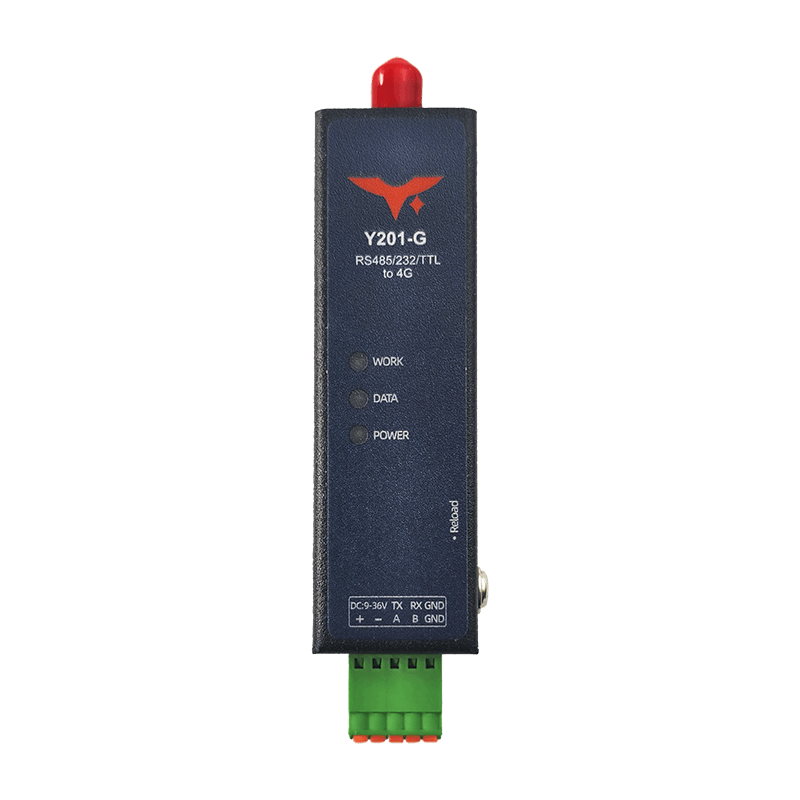

Appearance
Y201-G 迷你4G DTU规格书
参考手册： Y201-G 技术手册
目录
1. 概述
Y201-G是Y201迷你DTU家族中MiniLink系列的4G LTE成员。它针对需要蜂窝回程但不改变现有RS485/RS232布线的机柜和边缘面板，在掌上大小的DTU内提供Cat1 LTE连接、SIM生命周期管理和远程诊断。凭借内置的TCP/UDP/HTTP/MQTT通道，MiniLink Y201-G即使在恶劣、电源受限的机柜中也能将工厂、电力和环境遥测数据传输到云平台。
| 项目 | 描述 |
|---|---|
| MCU与操作系统 | 带实时任务调度器和硬件看门狗的工业MCU |
| 串行接口 | RS485（2针）、RS232（3针）、TTL（3针），可选 |
| 蜂窝上行链路 | 带集成SIM托盘的LTE Cat1全网通 |
| 尺寸 | 74.6 × 22.6 × 18.1 mm（不含耳朵/天线底座） |
| 安装 | DIN导轨夹具或面板安装耳朵 |
定位亮点
- 掌上大小的蜂窝DTU网关，适用于电力、楼宇自动化、环境监测和OEM控制器改造
- 通过LTE网络提供4个并发socket管道，用于冗余或多主机连接
- 内置Modbus轮询和JSON报告减少SCADA工作负载和带宽消耗
2. 订购信息
2.1 型号命名
Y201-G-IF
- G：4G LTE Cat1蜂窝上行链路
- IF：串行接口选项（485 = RS485默认，232 = RS232，TTL = 3.3 V TTL）
2.2 SKU表
| SKU | 串行接口 | 备注 |
|---|---|---|
| Y201-G-485 | RS485 2线制 | 工业总线默认配置 |
| Y201-G-232 | RS232 3线制 | 点对点集成 |
| Y201-G-TTL | 3.3 V TTL | 直接MCU集成 |
2.3 标准包装
1× Y201-G MiniLink 4G DTU，1× 5针电源/串行插头，DIN夹具，英文快速指南（数字版），保修卡。
可选配件：9–36 VDC电源适配器，USB-RS485转换器，预制终端电缆。
3. 主要特性
- 超紧凑与坚固 – 掌上大小外壳，金属屏蔽框架，-35 °C ~ +75 °C标准操作，扩展-40 °C ~ +85 °C耐受。
- 宽电源输入 – 通过5针可插拔端子接受9–36 VDC，反极性保护，@12 V时典型功耗100 mA。
- 灵活串行访问 – RS485/RS232/TTL选项，可配置波特率（1.2–460.8 kbps）、奇偶校验、数据位、停止位和硬件流控。
- 多协议数据转发 – 支持透明TCP/UDP socket、HTTP(S)客户端GET/POST/AUTO模式、MQTT发布/订阅、私有HY云、点对点中继和通过LTE的Modbus JSON上行链路管道。
- 智能缓冲与打包 – 双触发打包（长度/时间）优化吞吐量；离线缓存在中断期间保持最多50帧/20 KB。
- 工业可靠性 – 软硬件看门狗、ESD保护（IEC 61000-4-2 4级）、可配置静默重启定时器。
- 远程维护 – 网络AT命令、通过HTTP远程升级、心跳/注册包、带JSON映射的Modbus轮询引擎。
4. 技术规格
4.1 电气与环境
| 参数 | 规格 |
|---|---|
| 供电电压 | 9~36 VDC |
| 典型电流 | @12 V时100 mA |
| 工作温度 | -35 °C ~ +75 °C（标准），-40 °C ~ +85 °C（扩展） |
| 湿度 | 5% ~ 95% RH（非冷凝） |
| ESD保护 | IEC 61000-4-2 4级 |
4.2 串行接口
| 参数 | 规格 |
|---|---|
| 模式 | RS232 / RS485 / TTL（选择一个激活） |
| 波特率 | 1,200 ~ 460,800 bps（默认115,200） |
| 数据位 | 8（可选7） |
| 停止位 | 1或2 |
| 奇偶校验 | NONE / ODD / EVEN |
| 流控 | RS232的NFC；485方向自动驱动 |
4.3 蜂窝接口
| 参数 | 规格 |
|---|---|
| 空中接口 | LTE-FDD: B1/B3/B5/B8（上行/下行5/10 Mbps）；LTE-TDD: B34/B38/B39/B40/B41（上行/下行2/8 Mbps） |
| 发射功率 | 3级，23 dBm ±2 dB |
| SIM | 带卡检测的Nano-SIM插槽；支持APN/VPDN |
| 协议 | TCP、UDP、HTTP 1.0/1.1、MQTT 3.1/3.1.1 |
| Socket通道 | 每个DTU 4个并发隧道（A/B/C/D） |
| SMS | 支持透明SMS、基于AT的SMS、SMS-AT控制 |
4.4 固件能力
| 特性 | 详情 |
|---|---|
| Socket打包 | 长度触发（64–1024字节）和间隙触发（1–300 ms） |
| 心跳 | 周期性UART或网络心跳，1–86400 s |
| 注册包 | IMEI/ICCID/用户定义载荷，模式：首次/数据/每次 |
| Modbus JSON | 多种寄存器类型（int/float/BCD）、自定义键名、可选IO/GPS字段 |
| 离线缓存 | 20 KB循环缓冲区，最多50帧 |
| 数据转换 | 上行/下行方向的ASCII/HEX转换 |
5. 接口与指示灯
| 组 | 描述 |
|---|---|
| 电源 | 5针可插拔端子：V+、V-、RS485A/B或RS232 TX/RX |
| 串行 | RS485 2针、RS232 3针、TTL 3针接头 |
| 蜂窝 | Nano-SIM插槽、SMA天线连接器 |
| USB | Micro-USB用于本地升级（需要驱动） |
| LED指示灯 | POWER（常亮）、WORK（注册前快闪，网络附着后慢闪）、DATA（熄灭=断开、亮起=连接、闪烁=流量） |
| 按钮 | 重载：按3–10秒恢复存储参数 |
6. 机械与安装
| 项目 | 值 |
|---|---|
| 尺寸 | 74.6 × 22.6 × 18.1 mm（不含安装耳朵） |
| 重量 | 35 g（典型） |
| 外壳 | PC/ABS，UL94 V-0阻燃等级 |
| 安装 | DIN导轨适配器或双M3耳朵安装 |
安装指导：
- 安装在电源旁边时，上方/下方保持≥10 mm间隙。
- RS485使用屏蔽双绞线，串行电缆保持< 30 m（无中继器）。
- 在电源附近添加1 A串联保险丝。
7. 应用说明
- SCADA/PLC桥接：利用内置Modbus轮询加JSON上行链路，将传统Modbus-RTU传感器映射到云网络，无需重写PLC逻辑。
- 楼宇与能源：使用同时TCP + MQTT socket通过LTE实现冗余，将RS485电表或HVAC控制器与BMS平台结合。
- OEM远程服务：将远程AT +心跳功能与中央服务配对，推送固件更新并监控边缘设备健康状况，即使有线网络不可用。
有关协议寄存器、AT命令和集成工作流程，请参阅配套的Y201-G技术手册。
- 制造商： 湖南研几科技有限公司
- 地址： 中国湖南省长沙市雨花区迎新路复地星光天地1栋21014室
- 邮箱： hi@yanjiiot.com
- 网站： www.yanjiiot.com
