Y201-R 迷你以太网DTU规格书
参考手册： Y201-R 技术手册
目录
1. 概述

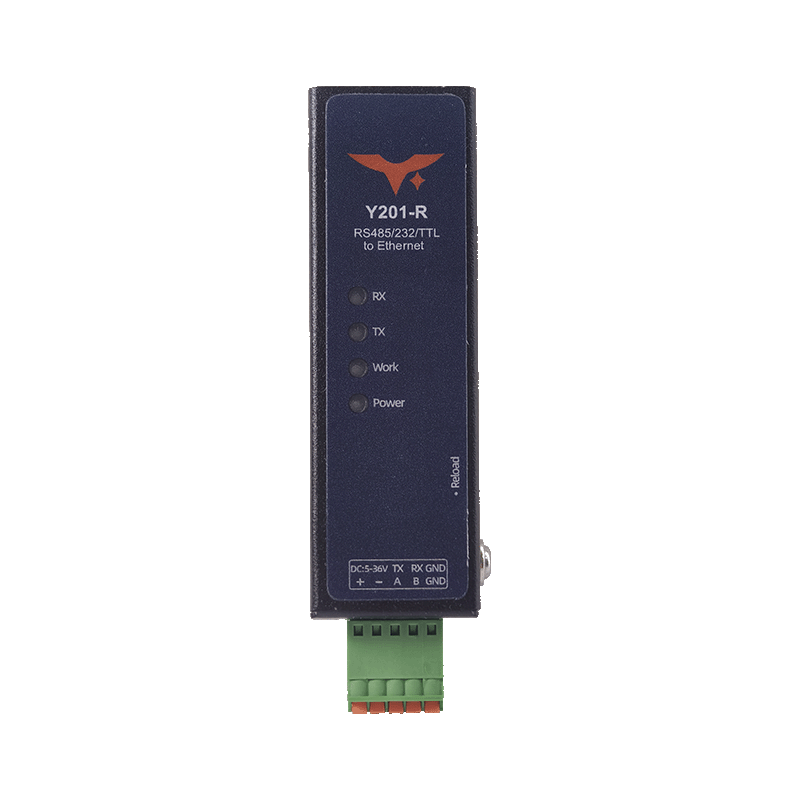

Y201-R是Y201掌上DTU家族中MiniLink系列的以太网成员。它通过10/100M以太网上行链路改造RS485/RS232/TTL面板，提供透明串行到IP桥接、双socket管理和基于浏览器的操作控制台。每个串行通道与两个独立socket（A/B）配对，支持TCP/UDP/HTTP/MQTT，允许SCADA、PLC和云服务同时连接。该设备配备宽输入DC电源、EMC加固和Modbus RTU ↔ TCP网关功能，实现无缝工业部署。
| 项目 | 描述 |
|---|---|
| MCU与操作系统 | 双核240 MHz工业MCU，带RTOS和硬件看门狗 |
| 串行接口 | RS485（2针）、RS232（3针）、TTL（3针），每次部署可选 |
| 以太网上行链路 | 10/100Base-T RJ45，带自动MDI/MDIX和DHCP/静态IP模式 |
| 尺寸 | 74.6 × 22.6 × 18.1 mm（不含安装耳朵） |
| 安装 | DIN导轨夹具或双耳面板安装 |
定位亮点
- 掌上大小的以太网DTU，在保持现有串行布线 intact的同时添加RJ45接入。
- 内置Modbus RTU/TCP转换、注册包和心跳，用于确定性SCADA链路。
- Web控制台（默认192.168.10.8，admin/admin）加速配置，无需专用工具。
2. 订购信息
2.1 型号命名
Y201-R-IF
- R：以太网（RJ45）上行链路。
- IF：串行接口选项（485 = RS485默认，232 = RS232，TTL = 3.3 V TTL）。
2.2 SKU表
| SKU | 串行接口 | 备注 |
|---|---|---|
| Y201-R-485 | RS485 2线制 | 现场总线改造默认发货 |
| Y201-R-232 | RS232 3线制 | 点对点和传统PLC集成 |
| Y201-R-TTL | 3.3 V TTL | 直接MCU/嵌入式控制器集成 |
2.3 标准包装
1× Y201-R MiniLink以太网DTU，1× 5针电源/串行插头，DIN夹具，数字快速指南，保修卡。
可选配件：9–36 VDC电源适配器，RS485终端电缆，DIN侧装支架。
3. 主要特性
- 以太网优化串行服务器 – 双核240 MHz MCU，每个串行端口两个socket；支持TCP服务器/客户端、UDP服务器/客户端、HTTP(S)客户端、MQTT客户端和阿里云友好配置。
- 宽电压与EMC保护 – 9–36 VDC输入、反极性保护、EFT/ESD保护（IEC 61000-4-2 4级），适用于嘈杂机柜。
- 灵活串行访问 – RS485/RS232/TTL选择，可配置波特率（1.2–460.8 kbps）、奇偶校验、数据位、停止位和自动485方向控制。
- 内置Modbus网关 – 可切换Modbus RTU ↔ Modbus TCP转换，用于直接SCADA连接，无需重写PLC逻辑。
- 可编程包与心跳 – 基于长度/间隔的串行打包、注册包（FIRST/EVERY/ALL）和NET/UART心跳以维持上行链路感知。
- 基于浏览器的配置 – 嵌入式Web UI（状态/系统/端口选项卡）用于IP设置、串行参数、socket配置和固件维护。
- 远程诊断 – 网络AT通道、HTTP固件升级和看门狗驱动的重连/重启策略，用于无人值守部署。
4. 技术规格
4.1 电气与环境
| 参数 | 规格 |
|---|---|
| 供电电压 | 9~36 VDC |
| 典型电流 | @12 V时110 mA（以太网链路启动） |
| 工作温度 | -35 °C ~ +75 °C（标准），-40 °C ~ +85 °C（扩展） |
| 存储温度 | -40 °C ~ +85 °C |
| 湿度 | 5% ~ 95% RH，非冷凝 |
| ESD/EFT | IEC 61000-4-2 4级，EFT ±2 kV |
4.2 串行接口
| 参数 | 规格 |
|---|---|
| 模式 | RS485 / RS232 / TTL（一次激活一个） |
| 波特率 | 1,200 ~ 460,800 bps（默认115,200） |
| 数据位 | 7或8 |
| 停止位 | 1或2 |
| 奇偶校验 | NONE / ODD / EVEN |
| 流控 | NFC（RS232）、自动方向（RS485） |
| 打包 | 长度触发64–1024字节；间隔触发1–300 ms |
4.3 以太网接口
| 参数 | 规格 |
|---|---|
| 连接器 | RJ45、10/100Base-T、自动MDI/MDIX |
| IP模式 | 静态（默认192.168.10.8）/ DHCP客户端 |
| 服务 | HTTP配置服务器、TCP/UDP socket、HTTP客户端、MQTT客户端 |
| 吞吐量 | 服务器模式下每个socket最多8个TCP客户端 |
4.4 固件能力
| 特性 | 详情 |
|---|---|
| Socket配置 | Socket A：TCP服务器/客户端、UDP服务器/客户端、HTTP客户端、MQTT客户端；Socket B：TCP客户端、UDP服务器/客户端 |
| 注册包 | FIRST / EVERY / ALL模式，带IMEI/ICCID/用户定义载荷 |
| 心跳 | NET或UART心跳，1–65,535 s，AT命令模式下自动暂停 |
| Modbus网关 | RTU ↔ TCP转换切换，端口级启用 |
| 阿里云助手 | 将ProductKey/DeviceName/DeviceSecret映射到MQTT凭据 |
| OTA | HTTP下载和自动重启；USB Micro-B用于本地DFU |
5. 接口与指示灯
| 组 | 描述 |
|---|---|
| 电源 | 5针可插拔端子：V+、V-、RS485 A/B或RS232 TX/RX（取决于SKU） |
| 串行 | RS485 2针、RS232 3针、TTL 3针接头共享相同占位面积 |
| 以太网 | 带LINK/ACT LED的RJ45 |
| USB | Micro-USB用于本地固件升级（需要驱动） |
| LED指示灯 | POWER（常亮=电源正常）、WORK（IP获取前快闪，链路启动后慢闪）、DATA（熄灭=空闲、亮起=socket连接、闪烁=流量） |
| 按钮 | 重载：按住3–10秒恢复存储参数；>10秒触发工厂重置 |

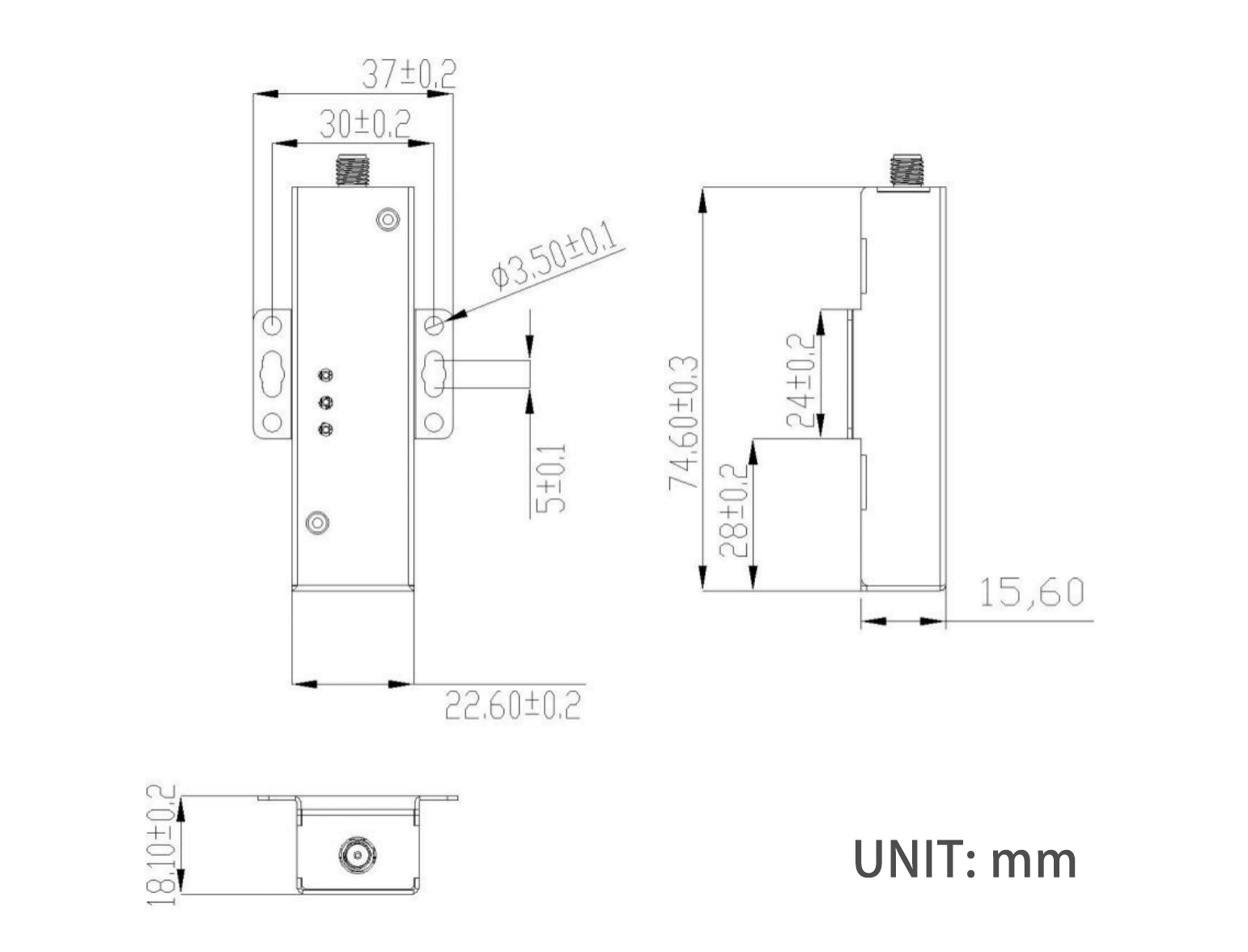

6. 机械与安装
| 项目 | 值 |
|---|---|
| 尺寸 | 74.6 × 22.6 × 18.1 mm（仅机身） |
| 重量 | 典型36 g |
| 外壳 | PC/ABS混合材料，UL94 V-0阻燃等级 |
| 安装 | 35 mm DIN导轨夹具或双M3耳朵（70 mm间距） |
安装指导：
- RJ45附近保持≥10 mm间隙用于气流和电缆弯曲半径。
- 在一侧接地屏蔽双绞线电缆，最小化RS485运行的EMI。
- 在电源附近熔断DC电源（1 A慢熔）。
7. 应用说明
- 以太网SCADA改造：用MiniLink外形规格替换老化的串行设备服务器，为每个socket A/B启用冗余TCP服务器 + MQTT上行链路。
- 电力与HVAC面板：使用Modbus RTU/TCP转换器将下游电表或控制器暴露给BMS平台，无需重新编程现场设备。
- OEM远程诊断：结合注册包、NET心跳和HTTP OTA，通过企业LAN监控分布式控制器。
有关寄存器映射、socket示例和分步Web配置，请参阅Y201-R技术手册。
- 制造商： 湖南研几科技有限公司
- 地址： 中国湖南省长沙市雨花区迎新路复地星光天地1栋21014室
- 邮箱： hi@yanjiiot.com
- 网站： www.yanjiiot.com
