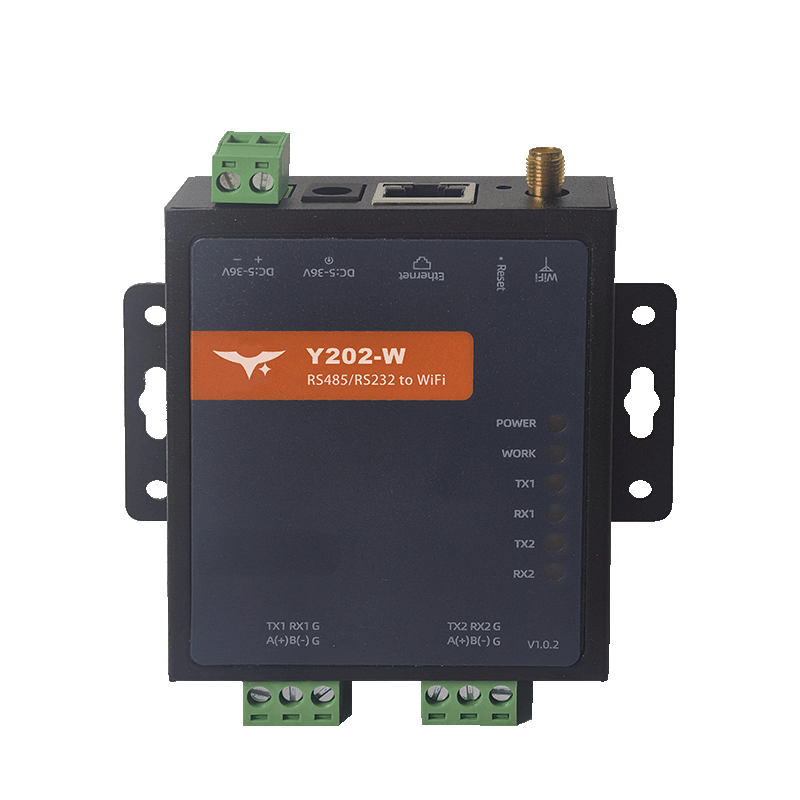

Y202-W 标准WiFi DTU规格书
参考手册： Y202-W 技术手册
目录
1. 概述
Y202-W是研几Y202系列的WiFi启用版本。它将两个独立的串行通道桥接到WiFi或以太网上行链路，具有透明TCP/UDP/HTTP/MQTT socket、Modbus RTU ↔ TCP网关、JSON上传器、AT自动化和全面看门狗保护。5–36 V DC输入、双核240 MHz MCU和紧凑的DIN就绪外壳使其成为改造机柜的理想选择，特别是在布线空间有限但双串行访问是必需的情况下。
| 项目 | 描述 |
|---|---|
| MCU与固件 | 双核240 MHz MCU、RTOS、双看门狗 |
| 串行端口 | 2 × RS232/RS485（每端口可选） |
| 无线 | 802.11 b/g/n 2.4 GHz、AP / STA / AP+STA |
| 以太网 | 10/100Base‑T RJ45（自动MDI/MDIX） |
| 电源 | 5–36 V DC，通过2针端子或DC插孔 |
定位亮点
- 双串行通道，每个通道双socket，实现同时SCADA + 云连接。
- WiFi上行链路模式（AP/STA/AP+STA）覆盖新部署、改造和维护热点。
- 集成Modbus网关、HTTP客户端、MQTT发布器、注册包和心跳。
- 迷你外壳（84 × 70 × 25 mm）加DB9 + 可插拔端子布线，用于快速直接替换。
2. 订购信息
2.1 型号命名
Y202-W-XX
- Y202 – 双端口DTU平台。
- W – WiFi + 以太网上行链路。
- XX – 串行配置（2H = 双RS232，4H = 双RS485，6H = 混合）。
2.2 SKU矩阵
| SKU | 串行配置 | 备注 |
|---|---|---|
| Y202-W-2H | 2 × RS232（DB9 + 端子） | 传统PLC/HMI升级 |
| Y202-W-4H | 2 × RS485 | 多点计量、保护继电器 |
| Y202-W-6H | 1 × RS232 + 1 × RS485 | 混合工程 + 现场总线 |
2.3 标准包装
1 × Y202-W DTU
1 × DB9公头 breakout（COM1）
1 × 3针可插拔端子（COM2/电源）
1 × WiFi SMA天线
DIN导轨夹具、快速入门卡、保修
可选：12 V适配器、USB控制台电缆。
3. 主要特性
- WiFi + 以太网灵活性 – 通过AT命令或Web UI在WiFi AP、STA、AP+STA或有线以太网之间切换；两种路径共享相同的透明socket栈。
- 每端口双Socket – 八个并发流（2 COM × Socket A/B）同时服务SCADA、维护和分析。
- 丰富协议套件 – TCP/UDP、HTTP GET/POST/AUTO、MQTT（阿里云/百度/OneNET预设）、Modbus RTU ↔ TCP网关、JSON上传器和点对点隧道。
- 工业设计 – 5–36 V DC输入带反极性保护、EFT/ESD加固、Reload按钮和双看门狗复位。
- 零工具调试 – 内置Web UI（默认AP
HY-W502、192.168.4.1、admin/admin）、LAN发现工具和micro-USB控制台。 - 远程生命周期支持 – HTTP OTA、参数备份/恢复、远程AT和可编程无数据重启。
4. 技术规格
4.1 电气与环境
| 参数 | 规格 |
|---|---|
| 供电电压 | 5–36 V DC（端子或Ø5.0 mm DC插孔） |
| 典型电流 | @12 V时55 mA（WiFi空闲） |
| 工作温度 | -40 °C ~ +85 °C |
| 湿度 | 5% ~ 95% RH，非冷凝 |
| 保护 | 反极性、浪涌钳位、双看门狗 |
| MTBF | >200,000 h（计算值） |
